重慶8006鋁箔大卷基材分條裁切工藝與材料性能科普

　　一、8006鋁箔基礎(chǔ)材質(zhì)與核心理化特性

　　8006鋁箔屬于8系鋁鐵硅合金箔材，基材主體鋁含量占97.5%～98.5%，鐵元素含量1.2%～2.0%、硅元素0.3%～1.0%，屬于不可熱處理強(qiáng)化型合金，依靠軋制與退火工藝調(diào)控力學(xué)性能，也是容器成型專用高端鋁箔基材。對(duì)比市場(chǎng)主流8011鋁箔，8006合金在抗拉強(qiáng)度、高溫抗蠕變、針孔控制三大維度具備明顯優(yōu)勢(shì)，成型后剛性更強(qiáng)，高溫沖壓不易塌陷變形，針孔數(shù)量大幅降低，阻隔性能更穩(wěn)定，適配對(duì)成型質(zhì)量、密封性有高要求的深加工場(chǎng)景。

　　常規(guī)8006鋁箔大卷主流供貨狀態(tài)分為兩類：O態(tài)軟態(tài)鋁箔延伸率高、杯凸值優(yōu)異，適合深沖、拉伸加工鋁箔餐盒、烘焙容器;H14/H18硬態(tài)鋁箔表面平整、尺寸穩(wěn)定性強(qiáng)，多用于藥品PTP泡罩包裝、印刷復(fù)合基材?；暮穸葏^(qū)間覆蓋0.015mm至0.2mm，原廠母卷寬幅多為1000mm-1600mm，也就是行業(yè)常說的鋁箔大卷，統(tǒng)一為下游加工廠提供基礎(chǔ)原料，再通過分條裁切加工成各類窄幅鋁箔帶，適配不同產(chǎn)線設(shè)備寬度需求。

　　從使用安全角度，8006鋁箔表面無有害物質(zhì)析出，符合食品接觸、醫(yī)藥包裝相關(guān)國(guó)家標(biāo)準(zhǔn)，表面可做到刷水A級(jí)潔凈度，無油污、無氧化色斑，原生熱軋大卷基材內(nèi)部晶粒均勻，避免沖壓過程出現(xiàn)裂紋、穿孔等報(bào)廢問題，是西南地區(qū)食品包裝、醫(yī)藥耗材、工業(yè)隔熱行業(yè)常用基材。

　　二、8006鋁箔大卷分條裁切完整工藝流程

　　鋁箔大卷無法直接適配各類成型、印刷設(shè)備，分條裁切是鋁箔深加工的核心前置工序，整套加工流程分為上料糾偏、張力調(diào)控、刀具分切、收卷、成品檢測(cè)五大環(huán)節(jié)，針對(duì)8006鋁箔偏薄、易拉伸撕裂的材料特性，整套工藝參數(shù)需單獨(dú)匹配，通用流程標(biāo)準(zhǔn)如下。

　　1. 上料與前置檢測(cè)

　　將整卷8006鋁箔大卷吊裝至分條機(jī)放卷架，人工目視檢測(cè)卷材表面是否存在劃傷、針孔、翹邊，記錄母卷厚度、寬度、回火狀態(tài);設(shè)備啟動(dòng)前清潔導(dǎo)輥，避免粉塵、雜質(zhì)劃傷鋁箔表面，食品級(jí)、醫(yī)藥級(jí)鋁箔加工需在無塵車間完成前置檢查。

　　2. 自動(dòng)糾偏系統(tǒng)定位

　　8006鋁箔質(zhì)地輕薄，輸送過程極易左右偏移，高精度分條設(shè)備搭載光電糾偏裝置，實(shí)時(shí)捕捉鋁箔邊緣位置，自動(dòng)調(diào)整放卷架角度，全程控制偏移誤差低于0.1mm，保證分切后每條鋁箔帶寬度均勻一致，杜絕單邊窄、尺寸偏差超標(biāo)問題。

　　3. 分段張力精準(zhǔn)控制

　　張力是決定8006鋁箔分條成品質(zhì)量的關(guān)鍵參數(shù)，薄規(guī)格0.02-0.08mm軟態(tài)8006鋁箔采用微張力閉環(huán)控制系統(tǒng)，放卷階段采用漸變錐度張力，防止內(nèi)層箔材拉伸拉長(zhǎng);分切刀區(qū)域保持恒定張力，避免切割時(shí)出現(xiàn)褶皺、撕裂;收卷張力隨卷徑增大逐步提升，保證成品鋁箔帶卷緊實(shí)、無松卷、竄層現(xiàn)象。

　　4. 圓形刀盤分切成型

　　依據(jù)生產(chǎn)需求調(diào)整刀具數(shù)量與刀距，可將1600mm寬8006鋁箔大卷一次性分切出多條不同寬度鋁箔帶;刀具間隙根據(jù)鋁箔厚度匹配，厚度≤0.1mm薄箔刀具間隙控制在材料厚度10%-15%，上下刀重疊量0.1-0.3mm，嚴(yán)格控制切口毛刺高度在0.02mm以內(nèi)，防止后期沖壓劃傷模具、破壞包裝密封性。

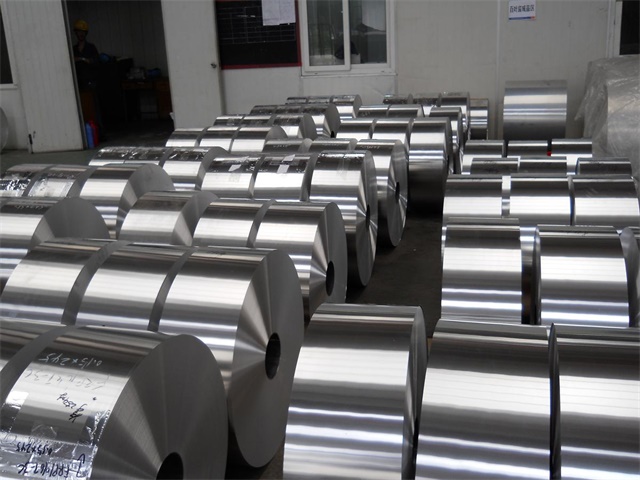

　　5. 收卷與成品質(zhì)量檢測(cè)

　　分切完成后的窄幅鋁箔帶分別獨(dú)立收卷，收卷內(nèi)徑可選用76mm、152mm紙芯;下線后抽樣檢測(cè)寬度公差、厚度均勻度、切口平整度、表面潔凈度，硬態(tài)醫(yī)藥用鋁箔額外檢測(cè)針孔數(shù)量，不合格品單獨(dú)分揀，保證分條鋁箔帶各項(xiàng)指標(biāo)符合下游生產(chǎn)標(biāo)準(zhǔn)。

　　三、分條裁切工藝對(duì)8006鋁箔成品性能的影響

　　同一卷8006鋁箔大卷，分條加工參數(shù)不同，*終成品使用性能會(huì)出現(xiàn)明顯差異，也是行業(yè)選材、加工時(shí)容易忽略的技術(shù)要點(diǎn)。

　　首先是寬度精度影響成型效率，寬度誤差過大的鋁箔帶送入餐盒沖壓產(chǎn)線，會(huì)出現(xiàn)單邊缺料、沖壓跑偏，大幅提升廢料率;高精度分切公差±0.1mm以內(nèi)的鋁箔帶，可穩(wěn)定適配高速自動(dòng)化沖壓設(shè)備，降低停機(jī)調(diào)試頻次。其次是切口毛刺控制，毛刺過高的鋁箔帶在復(fù)合印刷、熱封工序會(huì)刺破阻隔膜，破壞食品、藥品包裝防潮遮光性能，因此食品包裝用8006鋁箔分條加工對(duì)刀具精度、張力控制要求更高。

　　張力調(diào)控不當(dāng)會(huì)改變8006鋁箔原有力學(xué)性能，張力過大導(dǎo)致鋁箔被輕微拉伸，延伸率下降，深沖餐盒時(shí)容易開裂;張力不足則鋁箔帶松散，收卷出現(xiàn)波浪邊，無法用于精密印刷涂層工序。同時(shí)，分條速度需匹配材料厚度，0.05mm以下超薄8006鋁箔分條速度控制在80-120m/min，速度過快引發(fā)材料振動(dòng)，造成表面細(xì)紋缺陷，縮短成品使用壽命。

　　四、8006分條鋁箔帶主流應(yīng)用場(chǎng)景與選材邏輯

　　經(jīng)過分條裁切后的各類寬度8006鋁箔帶，依托基材高強(qiáng)度、高成型性優(yōu)勢(shì)，覆蓋多行業(yè)深加工生產(chǎn)，西南重慶本地下游應(yīng)用場(chǎng)景集中分為四大類。

　　1. 食品容器加工：0.05-0.08mm O態(tài)分條鋁箔帶，用于一次性外賣鋁箔餐盒、航空配餐托盤、烘焙烤盤沖壓成型，8006合金成型后支撐性更好，盛裝高溫湯汁不易變形滲漏。

　　2. 醫(yī)藥包裝加工：0.02-0.03mm H18硬態(tài)窄幅鋁箔帶，作為藥品PTP泡罩基材，低針孔特性保障藥品長(zhǎng)期防潮避光儲(chǔ)存。

　　3. 工業(yè)隔熱屏蔽：0.1-0.2mm寬幅分切鋁箔帶，用于管道保溫層、建筑防潮隔汽層、電纜屏蔽包裹，耐高溫、耐腐蝕，適配戶外長(zhǎng)期使用環(huán)境。

　　4. 空調(diào)親水翅片基材：定制窄幅8006鋁箔帶經(jīng)過親水涂層加工，制作空調(diào)蒸發(fā)器散熱翅片，導(dǎo)熱性能穩(wěn)定，不易積水腐蝕。

　　五、8006鋁箔大卷儲(chǔ)存與分條加工前置注意事項(xiàng)

　　8006鋁箔大卷基材儲(chǔ)存環(huán)境需保持干燥通風(fēng)，環(huán)境濕度控制在60%以內(nèi)，避免潮濕空氣造成表面氧化白斑;卷材堆放不可重壓，防止板面出現(xiàn)壓痕，搬運(yùn)全程佩戴無塵手套，杜絕指紋氯離子腐蝕鋁箔表面。

　　分條加工前需根據(jù)下游用途選定回火狀態(tài)，做餐盒深沖選O態(tài)軟態(tài)大卷，做印刷藥包選H18硬態(tài)大卷;同時(shí)提前規(guī)劃所需鋁箔帶寬度，批量分條時(shí)統(tǒng)一規(guī)劃刀距，減少材料頭尾損耗，提升基材利用率。

　　整體而言，8006鋁箔大卷作為標(biāo)準(zhǔn)化基材，通過分條裁切可靈活衍生全規(guī)格窄幅鋁箔帶，其材料性能、加工工藝直接決定下游成品品質(zhì)，熟悉合金材質(zhì)特性與分條工藝標(biāo)準(zhǔn)，是包裝、隔熱、醫(yī)藥加工行業(yè)選材、控?fù)p的核心技術(shù)基礎(chǔ)。
